美国Tedea波纹管传感器355-500Kg称重传感器严格的技术要求和稳定的产品质量已得到用户的认同。一次不买你的错，二次不买我的错！【广州★洋奕】提供应各类国际进口称重传感器、位移传感器、压力传感器、扭矩传感器！详情请咨询：17050101795何工,邮箱sales4@gzyangyi.cn，欢迎来电020-29079367

波纹管传感器：美国Tedea称重传感器相关信息请点击链接了解

美国Tedea波纹管传感器355-500Kg称重传感器传感元件（变送器）将有用的物理信号转换为电信号，例如：用于测量压力的压阻桥、用于检测超声波的压电传感器以及用于测量气体浓度的电化单元等。传感元件产生的电信号都很小，并且为非理想状态，例如：温度漂移和非线性传输函数等。

　　传感器模拟前端（例如：美国Tedea波纹管传感器355-500Kg称重传感器）和传感器信号调节器（例如：美国Tedea波纹管传感器355-500Kg称重传感器），用于把这些传感元件所产生的小信号放大到可用水平。355-500Kg包含完整的信号调节电路，以及可刺激传感元件、管理功率并与外部控制器连接的一些电路。另外，如NHS-A-15T等器件还能够对这些传感元件的非理想状态进行校准。

　　多模态信号调节

　　通常，为了实现信号调节或者更***别的监控，我们需要对美国Tedea称重传感器多个传感元件的输出进行测量。例如，处理某个典型压阻桥的输出，便要求同时对桥和温度传感器的输出进行测量。同样，处理热电偶的输出，要求同时对该热电偶和测量连接器温度的传感器的输出进行测量。测量连接器温度的目的是完成冷接点补偿。同一个信号调节器对多个传感元件进行处理的情况被称作“多模态信号调节”。

　　混合信号信号调节

　　传感器信号调节的另一个方面是发生信号调节的电域。美国Tedea波纹管传感器355-500Kg称重传感器的电阻桥传感元件的信号调节发生在模拟域内。在如PGA400等器件中，信号调节同时发生在模拟和数字域内。后一种情况被称作“混合信号信号调节”。

混合信号调节器的一个关键组成部分是模数转换器（ADC）。在信号达到智能补偿模块以前，两个传感元件始终都有独立的信号通路。之后，该模块组合这两个信号，产生经过处理之后的输出。

称重传感器检测电路的功能是把电阻应变片的电阻变化转变为电压输出。因为惠斯登电桥具有很多优点，如可以抑制温度变化的影响，可以抑制侧向力干扰，可以比较方便的解决称重传感器的补偿问题等，所以惠斯登电桥在称重传感器中得到了广泛的应用。

因为全桥式等臂电桥的灵敏度，各臂参数一致，各种干扰的影响容易相互抵销，所以称重传感器均采用全桥式等臂电桥。

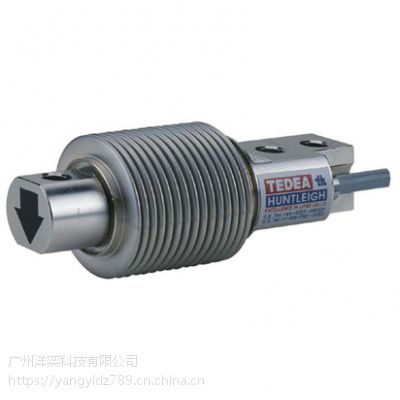

美国Tedea 355-500Kg称重传感器产品特性：

波纹管式传感器

不锈钢材质，金属焊接密封

防护等级：IP68

量程范围 ：5, 10, 20, 30, 50, 100, 200, 250, 500Kg

OIML R60NTEP 认证，IP68防护等级

FM 证书认证 和 OIML R60和NTEP 证书认证

防爆等级：EEx ia IIC T6

应用在低配置平台、失重料器、皮带秤、食品工业等恶劣环境

特迪亚355-500Kg称重传感器产品参数表：

PARAMETER 参数 VALUE

Rated capacity-R.C. (Emax) 量程 5, 10, 20, 30, 50, 100, 200, 250, 500Kg

NTEP/OIML Accuracy class 精度 NTEP Non-Approved C3(1) C4(2)

Maximum no,of intervals(n) 分度值 4000  single 1000 3000 4000

Y=Ema*Vmin 5800 2000 15000 13333

Rated output-R.O. 额定输出 2.0 mv/v±0.002%

Zero Balance 零点平衡 ±0.2%

Zero return 30 minutes 零点恢复 ±0.0250% ±0.0500% ±0.0170% ±0.0130%

Total Error 总误差 ±0.0200% ±0.0300% ±0.0200% ±0.0150%

Temp.effect on zero 零点温漂 ±0.0023% ±0.0070% ±0.0009% ±0.0011%

Temp.effect on output 灵敏度温漂 ±0.0010% ±0.0040% ±0.0009% ±0.0011%

Temperature range 可用温度范围 -10°C to + 40°C

Temperature range, safe 温度补偿范围 -20°C to + 70°C

Maximum safe central overload 安全载荷 150%

Ultimate overload 极限载荷 300%

Excitation, recommended 推荐激励电压 10VDC/AC

Excitation, maximum 激励电压 15V DC/AC

Input impedance 输入阻抗 380 ohm±10 ohm

Output impedance 输出阻抗 350 ohm±3 ohm

Insulation resistance 绝缘阻抗 >2000 M ohm

Cable length 线长 3.0m

Environmental protection 防护等级 IP68

特迪亚355系列称重传感器完整型号可选：

355-10kg称重传感器    355-20kg称重传感器

355-50kg称重传感器    355-100kg称重传感器

355-200kg称重传感器   355-250kg称重传感器

355-500kg称重传感器
